CFRP板(寸法値指定)

CFRP板(寸法値指定)

こんなお悩みありませんか?

  • 設計データは作れなけど、簡単な穴あけや角丸加工をしたカーボン板が欲しい
  • 欲しいサイズのカーボン板が売っていない!自分好みのサイズの板が欲しい
  • アルミや鉄と同じ様な強度を持ちつつ、もっと軽量化出来るパーツに変えたい

参考価格表

Reference price

CFRP板の参考価格表です。貫通穴や角Rを指定する場合は、これに加工費が加算されます。小サイズのご依頼に関しては、400×500mmの板から切り出すため、最低発注数量を指定させていただく場合がございます。

下記参考価格表以外のサイズにつきましては、フォームからお気軽にご依頼下さい。

  • CFRP 参考価格
  • T 1mm
  • T 1.5mm
  • T 2mm
  • T 4mm
  • T 10mm
  • W400mm × D500mm
  • ¥11,322
  • ¥14,025
  • ¥17,085
  • ¥29,325
  • ¥79,050
  • W500mm × D500mm
  • ¥13,872
  • ¥16,626
  • ¥20,298
  • ¥34,986
  • ¥93,330
  • W500mm × D600mm
  • ¥17,493
  • ¥21,063
  • ¥25,755
  • ¥44,574
  • ¥122,400
  • W500mm × D1000mm
  • ¥25,602
  • ¥30,651
  • ¥37,383
  • ¥64,311
  • ¥171,870

上記の参考価格表は、海外提携業者(通常使用している業者)の価格表です。小さいサイズでロット数にご納得いただけない場合や、短納期ご希望のお客様には、国内の提携業者のCFRPをご提案させていただいており、上記の参考価格とは異なる場合がございます。

お見積りは何度でも無料ですので、お気軽にご相談ください。

CFRP板の選べるカスタマイズメニュー

プリプレグ、表面織組織、表面仕上げでお好きな仕様をお選び下さい。特にこだわりが無いという方は「標準」のまま進めてもOKです。

  • 詳細
  • プリプレグ
  • 表面織組織
  • 表面仕上げ
  • 穴あけ
  • 角R

詳細

寸法値指定のご注文ではCNCによる「貫通穴」「角R」などの加工に対応しております。図面データ無しで寸法をご入力いただくだけでご注文が可能です。

カーボンラボの加工種類

小サイズのご依頼に関しては、400×500mmの板から切り出すため、最低発注数量を指定させていただく場合がございます。

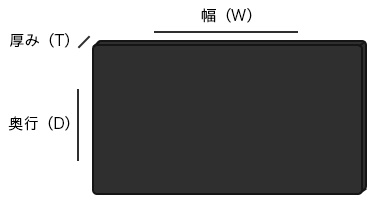

CFRPの種類ドライカーボン
幅  W[mm]10mm(最小) ~ 600mm(最大)
奥行 D[mm]10mm(最小) ~ 1,000mm(最大)
厚み T[mm]1mm(最小) ~ 10mm(最大)

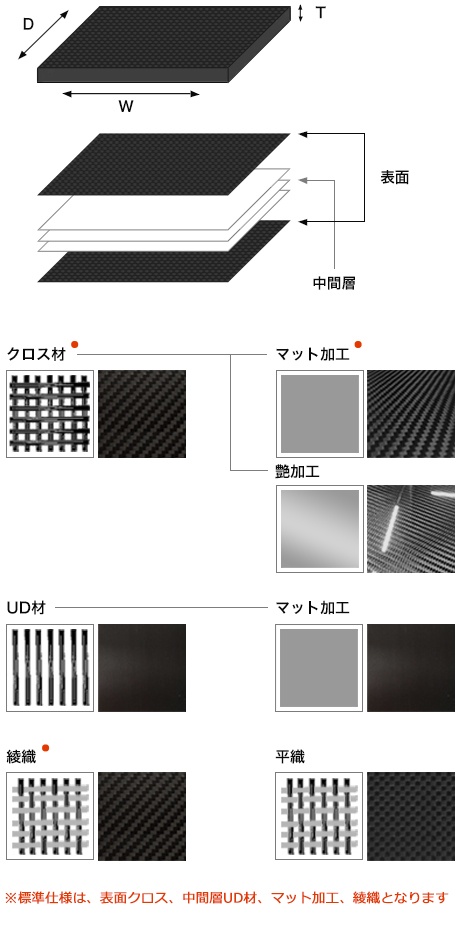

プリプレグ

炭素繊維に樹脂を含浸させたシート状の材料です。これを積層させてCFRPを成形します。

CFRP選択可能なプリプレグ
標準表面クロス、中間層UD
全UD表面UD、中間層UD
全クロス表面クロス、中間層クロス

※ 全UDは性質上反りが生じるため、お見積りの段階でご相談させていただいております。

表面織組織

下記2つの織り方からお選びいただけます。

CFRP選択可能なプリプレグ
標準(綾織)炭素繊維の束を1束飛ばしで編み込む織り方
平織炭素繊維の束を交互に編み込む織り方

表面仕上げ

表面の仕上げ方も下記2つの中から選ぶことができます。強度等に影響はございません。

CFRP選択可能なプリプレグ
標準(マット加工)シックな印象の仕上がり
ツヤ加工高級感のある仕上がり。但し傷などが目立ちやすいという特徴も有

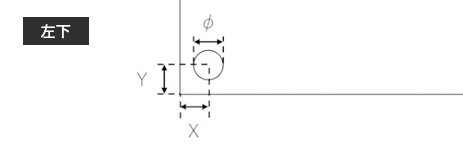

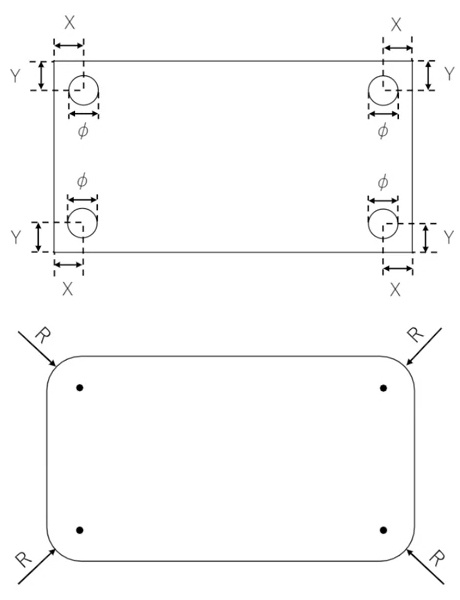

穴あけ

穴あけの有無、四隅それぞれの指定も可能です。穴あけ・角Rのいずれかの加工がある場合に一律の料金が発生し、穴・角Rの数による料金の変動はありません。

カーボンラボ:穴あけ カーボンラボ:穴あけ
穴形状通し穴
穴あけの有無あり・なし(左上、右上、左下、右下それぞれ)
穴サイズφ1.5~10mm(0.1mm刻み)
穴あけ位置X5~795mm
穴あけ位置Y5~495mm

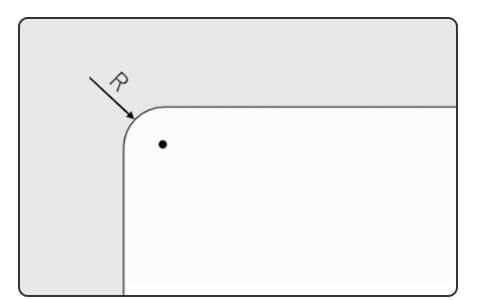

角R

角Rの有無、四隅それぞれの指定も可能です。穴あけ・角Rのいずれかの加工がある場合に一律の料金が発生し、穴・角Rの数による料金の変動はありません。

カーボンラボ:角R カーボンラボ:角R
角Rの径(半径)1~500mm
Rの有無あり・なし(左上、右上、左下、右下それぞれ)

取扱いカーボン(CFRP)物性値情報

カーボンラボ.jpで取り扱っているカーボン(CFRP)の物性値情報を掲載しております。ぜひお見積り・発注の参考にしてください。

比重 引張弾性率 引張強さ 曲げ弾性率 曲げ強さ
カーボンラボ取扱いCFRP 1.55g/cm3 73.3Gpa 785Mpa 53.7Gpa 942Mpa

※記載データは基準値であり、保証する数値ではありません。

CFRP板 注文・お見積りフォーム

ORDER FORM

1つからでもお見積り可能!穴あけや角Rをご希望のお客様は「板材加工品フォーム」よりお問い合わせ下さい。ご不明な点がありましたらお気軽にご相談下さい!

  • 板材(寸法指定)
  • 板材(穴あけ・角R)

    詳細①
    サイズ
    注文可能な板のサイズ

    板材注文可能なサイズ

    幅  W[mm] 10mm(最小)~600mm(最大)
    奥行 D[mm] 10mm(最小)~1,000mm(最大)
    厚み T[mm] 1mm(最小)~10mm(最大)
    0.5mm単位で指定可能
    mm 奥行 mm
    厚み mm 枚数
    仕様
    プリプレグ
    未選択標準(クロス)全UD全クロス
    表面織組織
    未選択標準(綾織)平織どちらでも可
    表面仕上げ
    未選択マット加工ツヤ加工

    ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

    別サイズのお見積もり
    詳細②
    サイズ
    注文可能な板のサイズ

    板材注文可能なサイズ

    幅  W[mm] 10mm(最小)~600mm(最大)
    奥行 D[mm] 10mm(最小)~1,000mm(最大)
    厚み T[mm] 1mm(最小)~10mm(最大)
    0.5mm単位で指定可能
    mm 奥行 mm
    厚み mm 枚数
    仕様
    プリプレグ
    未選択標準(クロス)全UD全クロス
    表面織組織
    未選択標準(綾織)平織どちらでも可
    表面仕上げ
    未選択マット加工ツヤ加工

    ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

    別サイズのお見積もり
    詳細③
    サイズ
    注文可能な板のサイズ

    板材注文可能なサイズ

    幅  W[mm] 10mm(最小)~600mm(最大)
    奥行 D[mm] 10mm(最小)~1,000mm(最大)
    厚み T[mm] 1mm(最小)~10mm(最大)
    0.5mm単位で指定可能
    mm 奥行 mm
    厚み mm 枚数
    仕様
    プリプレグ
    未選択標準(クロス)全UD全クロス
    表面織組織
    未選択標準(綾織)平織どちらでも可
    表面仕上げ
    未選択マット加工ツヤ加工

    ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

    3種類以上の板をご注文の方は、お手数ですがお客様情報の下部にある「備考欄」に「厚さやサイズの詳細」を記入して下さい。

    お客様情報
    お名前*

    フリガナ*

    貴社名

    貴校名

    郵便番号*

    住所*

    電話番号*

    FAX番号

    メールアドレス*

    備考欄

    CFRPの用途は何ですか?*

    ロボットドローン釣り具研究開発自動車部品ラジコン部品学生競技用ロボットその他

    どこで当サービスを知りましたか?

    インターネット検索イプロスSNSDM友人や知人の紹介チラシイベントその他

    利用規約*

    利用規約.pdf

    利用規約に同意します

    お支払い方法*

    ※VISA、Mastercard、JCB、AMEX、Diners Club、DISCOVER

    ※後払いは法人・学校などに限らせていただきます。後払いをご希望の個人のお客様は備考欄にてご相談ください。

      詳細①
      サイズ
      注文可能な板のサイズ

      板材注文可能なサイズ

      幅  W[mm] 10mm(最小)~600mm(最大)
      奥行 D[mm] 10mm(最小)~1,000mm(最大)
      厚み T[mm] 1mm(最小)~10mm(最大)
      0.5mm単位で指定可能
      mm 奥行 mm
      厚み mm 枚数
      仕様
      プリプレグ
      未選択標準(クロス)全UD全クロス
      表面織組織
      未選択標準(綾織)平織どちらでも可
      表面仕上げ
      未選択マット加工ツヤ加工

      ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

      穴あけ
      穴あけ詳細
      穴形状 通し穴 穴サイズφ 1.5~10mm(0.1mm刻み)
      穴あけ位置X 5mm~(0.1mm刻み) 穴あけ位置Y 5mm~(0.1mm刻み)
      指定なし左上あり

      穴あけ左上

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      指定なし左下あり

      穴あけ左下

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      指定なし右上あり

      穴あけ右上

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      指定なし右下あり

      穴あけ右下

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      角R
      角R詳細
      角Rの径(半径) 1~500mm(0.1mm刻み)
      指定なし左上あり

      角R左上

      角Rの径: mm

      指定なし左下あり

      角R左下

      角Rの径: mm

      指定なし右上あり

      角R右上

      角Rの径: mm

      指定なし右下あり

      角R右下

      角Rの径: mm

      別サイズのお見積もり
      詳細②
      サイズ
      注文可能な板のサイズ

      板材注文可能なサイズ

      幅  W[mm] 10mm(最小)~600mm(最大)
      奥行 D[mm] 10mm(最小)~1,000mm(最大)
      厚み T[mm] 1mm(最小)~10mm(最大)
      0.5mm単位で指定可能
      mm 奥行 mm
      厚み mm 枚数
      仕様
      プリプレグ
      未選択標準(クロス)全UD全クロス
      表面織組織
      未選択標準(綾織)平織どちらでも可
      表面仕上げ
      未選択マット加工ツヤ加工

      ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

      穴あけ
      穴あけ詳細
      穴形状 通し穴 穴サイズφ 1.5~10mm(0.1mm刻み)
      穴あけ位置X 5mm~(0.1mm刻み) 穴あけ位置Y 5mm~(0.1mm刻み)
      指定なし左上あり

      穴あけ左上

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      指定なし左下あり

      穴あけ左下

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      指定なし右上あり

      穴あけ右上

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      指定なし右下あり

      穴あけ右下

      穴径φ: mm

      穴あけ位置X: mm

      穴あけ位置Y: mm

      角R
      角R詳細
      角Rの径(半径) 1~500mm(0.1mm刻み)
      指定なし左上あり

      角R左上

      角Rの径: mm

      指定なし左下あり

      角R左下

      角Rの径: mm

      指定なし右上あり

      角R右上

      角Rの径: mm

      指定なし右下あり

      角R右下

      角Rの径: mm

      別サイズのお見積もり
      詳細③
      サイズ
      注文可能な板のサイズ

      板材注文可能なサイズ

      幅  W[mm] 10mm(最小)~600mm(最大)
      奥行 D[mm] 10mm(最小)~1,000mm(最大)
      厚み T[mm] 1mm(最小)~10mm(最大)
      0.5mm単位で指定可能
      mm 奥行 mm
      厚み mm 枚数
      仕様
      プリプレグ
      未選択標準(クロス)全UD全クロス
      表面織組織
      未選択標準(綾織)平織どちらでも可
      表面仕上げ
      未選択マット加工ツヤ加工

      ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

      穴あけ
      穴あけ詳細
      穴形状 通し穴 穴サイズφ 1.5~10mm(0.1mm刻み)
      穴あけ位置X 5mm~(0.1mm刻み) 穴あけ位置Y 5mm~(0.1mm刻み)
      指定なし左上あり

      穴あけ左上

      穴径φ: mm ※(0.1mm刻み)

      穴あけ位置X: mm ※(0.1mm刻み)

      穴あけ位置Y: mm ※(0.1mm刻み)

      指定なし左下あり

      穴あけ左下

      穴径φ: mm ※(0.1mm刻み)

      穴あけ位置X: mm ※(0.1mm刻み)

      穴あけ位置Y: mm ※(0.1mm刻み)

      指定なし右上あり

      穴あけ右上

      穴径φ: mm ※(0.1mm刻み)

      穴あけ位置X: mm ※(0.1mm刻み)

      穴あけ位置Y: mm ※(0.1mm刻み)

      指定なし右下あり

      穴あけ右下

      穴径φ: mm ※(0.1mm刻み)

      穴あけ位置X: mm ※(0.1mm刻み)

      穴あけ位置Y: mm ※(0.1mm刻み)

      角R
      角R詳細
      角Rの径(半径) 1~500mm(0.1mm刻み)
      指定なし左上あり

      角R左上

      角Rの径: mm

      指定なし左下あり

      角R左下

      角Rの径: mm

      指定なし右上あり

      角R右上

      角Rの径: mm

      指定なし右下あり

      角R右下

      角Rの径: mm

      3種類以上の板をご注文の方は、お手数ですがお客様情報の下部にある「備考欄」に「厚さやサイズの詳細」を記入して下さい。

      お客様情報
      お名前*

      フリガナ*

      貴社名

      貴校名

      郵便番号*

      住所*

      電話番号*

      FAX番号

      メールアドレス*

      備考欄

      CFRPの用途は何ですか?*

      ロボットドローン釣り具研究開発自動車部品ラジコン部品学生競技用ロボットその他

      どこで当サービスを知りましたか?

      インターネット検索イプロスSNSDM友人や知人の紹介チラシイベントその他

      利用規約*

      利用規約.pdf

      利用規約に同意します

      お支払い方法*

      ※VISA、Mastercard、JCB、AMEX、Diners Club、DISCOVER

      ※後払いは法人・学校などに限らせていただきます。後払いをご希望の個人のお客様は備考欄にてご相談ください。

      サービスに関するよくある質問・FAQ

      FAQ

      企業や学校に属さない個人でも加工依頼は可能ですか?
      はい、可能です。カーボンラボ.jpでは学生・個人・法人問わずに注文することができます。
      日本国内での加工・製作は可能ですか?
      日本国内での加工・製作は基本的に行っておりません。
      全UD材(一方向積層板)での製作は可能ですか?
      可能ですが、性質上反りが発生する場合があります。見積もり時に備考欄に全UD材希望の旨を記入してお問い合わせ下さい。
      送料には海外輸送費も含まれているのですか?
      海外輸送費は送料に含まれています。見積書には「輸入費+国内送料」で記載します。
      納品書は発行できますか?
      はい、発行できます。発送時に請求書と納品書を同梱してお送りさせていただきます。ご希望される方には「見積書」「請求書」「納品書」を併せて発送いたします。
      見積もりだけでも可能ですか?
      もちろん可能です。まずはお見積りからだけでも構いません。お気軽にお問い合わせください。
