パイプ(寸法値指定・図面データ入稿)

パイプ(寸法値指定・図面データ入稿)

参考価格表

Reference price

CFRPパイプの参考価格表(長さ1000mm)です。サイズや数量によってはこの表の価格に加工費が別途加算されます。

規格(外径 φ)T 1.0mmT 1.5mmT 2.0mm
8mm¥1,224××
9mm¥1,275××
10mm¥1,428¥1,785¥2,040
15mm¥1,836¥2,397¥3,060
20mm¥2,550¥3,315¥3,825
25mm¥3,366¥4,284¥4,998
30mm¥3,876¥4,896¥5,763
35mm¥4,590¥5,916¥6,885
40mm¥5,202¥6,936¥7,548

プリプレグ、表面織組織、表面仕上げでお好きな仕様をお選び下さい。特にこだわりが無いという方は「標準」のまま進めてもOKです。

  • 詳細
  • プリプレグ
  • 表面織組織
  • 表面仕上げ
  • 入稿データ

詳細

カーボンラボ.jpでは、4軸(並進3軸+回転1軸)CNC加工によってカーボンパイプへの「貫通穴」「長穴」「フライス加工」が可能です。このような加工を依頼する場合は、STP(STEP)形式で図面データを入稿して下さい。IGS(IGES), DXF, DWGで入稿したい場合はご相談ください。

これらを依頼する際は「部品データ入稿マニュアル(CFRP パイプ加工)」をご確認いただき、フォームからデータのご提出をお願いします。加工なしで寸法の指定だけ行いたい場合は、フォームに数値などを入力いただくだけでご注文が可能です。

カーボンラボの加工種類
CFRPの種類ドライカーボン

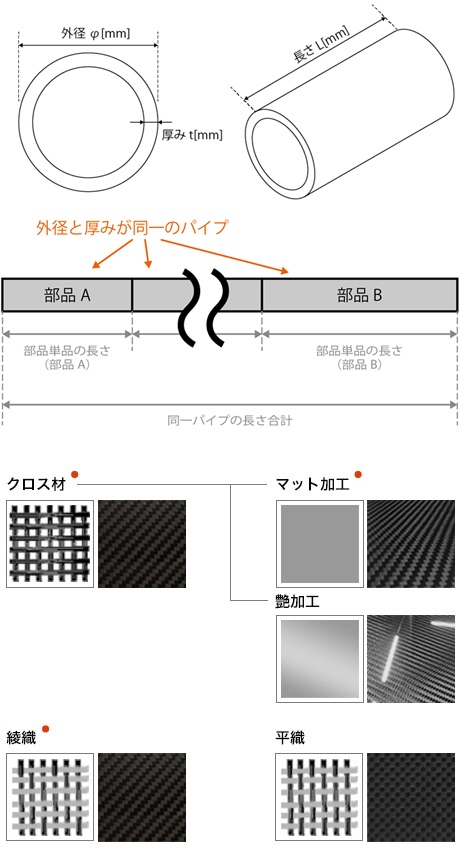

外径 φ[mm]8~40mm
厚み t[mm]1mm, 1.5mm, 2mm
部品単品の長さ L[mm]5~1,000mm
注文時の最小長さ合計200mm

プリプレグ

CFRPパイプのプリプレグは「標準」のみを選ぶことができます。「標準」は表面がクロス(3K)、中間層がUDとなります。

標準表面クロス、中間層UD

表面織組織

下記2つの織り方からお選びいただけます。

CFRP選択可能なプリプレグ
標準(綾織)炭素繊維の束を1束飛ばしで編み込む織り方
平織炭素繊維の束を交互に編み込む織り方

表面仕上げ

表面の仕上げ方も下記2つの中から選ぶことができます。強度等に影響はございません。

CFRP選択可能なプリプレグ
標準(マット加工)シックな印象の仕上がり
ツヤ加工高級感のある仕上がり。但し傷などが目立ちやすいという特徴も有

入稿データ

CFRPパイプには図面データ入稿によって「貫通穴」「長穴」「フライス」などの加工が可能です。詳しい情報は「部品データ入稿マニュアル(CFRP パイプ加工)」を参考にして下さい。

IGS(IGES), DXF, DWGで入稿をご希望の方は一度ご相談ください。

図面データ入稿で可能な加工
ファイル形式STP(STEP)形式
尺度1:1に限る
加工方法CNC切削加工
加工寸法の許容差±0.15mm
厚みの許容差±0.15mm
板材厚み5mm以下最小穴径φ1.5mm , 長穴最小幅1.5mm

取扱いカーボン(CFRP)物性値情報

カーボンラボ.jpで取り扱っているカーボン(CFRP)の物性値情報を掲載しております。ぜひお見積り・発注の参考にしてください。

比重 引張弾性率 引張強さ 曲げ弾性率 曲げ強さ
カーボンラボ取扱いCFRP 1.55g/cm3 73.3Gpa 785Mpa 53.7Gpa 942Mpa

※記載データは基準値であり、保証する数値ではありません。

法人限定!CFRPパイプサンプル無料貸し出し

ネットで注文するのは「品質」が気になるな…という法人のお客様へ!カーボンラボでは発注前の不安を解消するために、加工サンプルの無料貸し出しを行っています。お申し込みは簡単。サンプル無料レンタルフォームより送付先の住所をご入力して問い合わせください。郵送でお送りしますのでお届けには3日~1週間程度お時間をいただきます。
