CFRP板 – 図面データ入稿

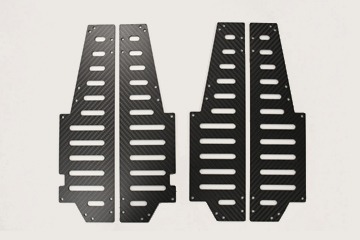

CFRP板-図面データ入稿

参考価格表

Reference price

CFRP板(図面データ入稿)は、形状や加工の難易度等によって価格が変動します。下記の表は、切削する板材の参考価格ですのでこれに加工費が加算されます。参考程度にご確認ください。小サイズのご依頼に関しては、400×500mmの板から切り出すため、最低発注数量を指定させていただく場合がございます。

下記参考価格表以外のサイズにつきましては、フォームからお気軽にご依頼下さい。(お見積りは無料です)

  • CFRP 参考価格
  • T 1mm
  • T 1.5mm
  • T 2mm
  • T 4mm
  • T 10mm
  • W400mm × D500mm
  • ¥11,322
  • ¥14,025
  • ¥17,085
  • ¥29,325
  • ¥79,050
  • W500mm × D500mm
  • ¥13,872
  • ¥16,626
  • ¥20,298
  • ¥34,986
  • ¥93,330
  • W500mm × D600mm
  • ¥17,493
  • ¥21,063
  • ¥25,755
  • ¥44,574
  • ¥122,400
  • W500mm × D1000mm
  • ¥25,602
  • ¥30,651
  • ¥37,383
  • ¥64,311
  • ¥171,870

プリプレグ、表面織組織、表面仕上げでお好きな仕様をお選び下さい。特にこだわりが無いという方は「標準」のまま進めてもOKです。

  • 詳細
  • プリプレグ
  • 表面織組織
  • 表面仕上げ
  • 非貫通の加工

詳細

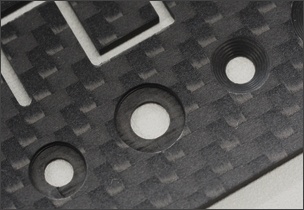

カーボンラボ.jpではCNCによる「貫通穴」「ポケット」「座ぐり」「皿穴」などの加工に対応しております。これらを依頼する際は「2D加工データ入稿マニュアル」をご確認いただき、フォームからデータのご提出をお願いします。

カーボンラボの加工種類

小サイズのご依頼に関しては、400×500mmの板から切り出すため、最低発注数量を指定させていただく場合がございます。

CFRPの種類ドライカーボン
幅  W[mm]10mm(最小) ~ 600mm(最大)
奥行 D[mm]10mm(最小) ~ 1,000mm(最大)
厚み T[mm]1mm(最小) ~ 10mm(最大)

プリプレグ

炭素繊維に樹脂を含浸させたシート状の材料です。これを積層させてCFRPを成形します。

CFRP選択可能なプリプレグ
標準表面クロス、中間層UD
全UD表面UD、中間層UD
全クロス表面クロス、中間層クロス

※ 全UDは性質上反りが生じるため、お見積りの段階でご相談させていただいております。

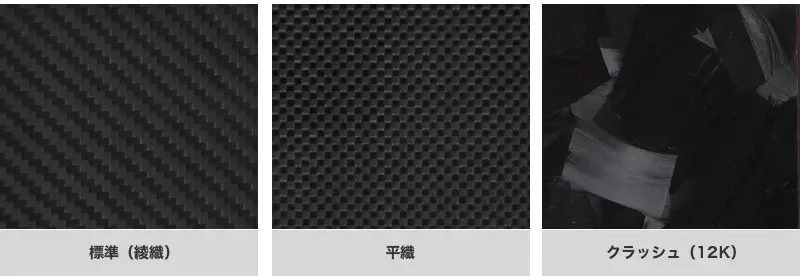

表面織組織

下記2つの織り方からお選びいただけます。

CFRP選択可能なプリプレグ
標準(綾織)炭素繊維の束を1束飛ばしで編み込む織り方
平織炭素繊維の束を交互に編み込む織り方

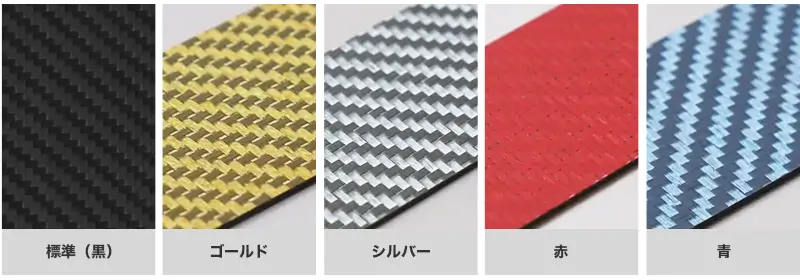

表面仕上げ

表面の仕上げ方も下記2つの中から選ぶことができます。強度等に影響はございません。

CFRP選択可能なプリプレグ
標準(マット加工)シックな印象の仕上がり
ツヤ加工高級感のある仕上がり。但し傷などが目立ちやすいという特徴も有

非貫通の加工

ポケット加工、座ぐり加工、皿加工等の非貫通の加工に関しては、2つの依頼パターンがあります。

① STEPファイルで図面を送る
② 尺度1:1の実線のみのDXFと併せて、補足として角度や寸法を確認できるような情報をpdfを送る

図面データ入稿で可能な加工
入稿データ① STEP , ② DXFとPDF
尺度1:1に限る
小穴径・長穴最小幅
板材厚み:5mm以下最小穴径φ1.5mm , 長穴最小幅1.5mm
板材厚み:5mmより厚い最小穴径φ3.0mm , 長穴最小幅3.0mm

これらを依頼する際はマニュアル:8. 非貫通の加工(ポケット加工等)についてをご確認いただき、フォームからデータのご提出をお願いします。

取扱いカーボン(CFRP)物性値情報

カーボンラボ.jpで取り扱っているカーボン(CFRP)の物性値情報を掲載しております。ぜひお見積り・発注の参考にしてください。

比重 引張弾性率 引張強さ 曲げ弾性率 曲げ強さ
カーボンラボ取扱いCFRP 1.55g/cm3 73.3Gpa 785Mpa 53.7Gpa 942Mpa

※記載データは基準値であり、保証する数値ではありません。

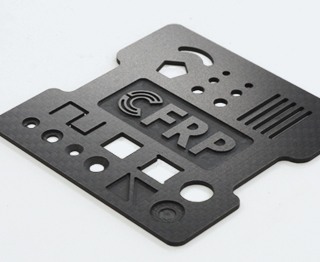

法人限定!CFRP加工サンプル無料貸し出し

ネットで注文するのは「品質」が気になるな…という法人のお客様へ!カーボンラボでは発注前の不安を解消するために、加工サンプルの無料貸し出しを行っています。お申し込みは簡単。サンプル無料レンタルフォームより送付先の住所をご入力して問い合わせください。郵送でお送りしますのでお届けには3日~1週間程度お時間をいただきます。

  • サンプルから確認できる加工内容
  • ・貫通穴加工
  • ・ポケット加工
  • ・皿穴加工
  • ・角R ほか
  • サイズ:W100×D100×t2mm
  • プリプレグ標準(表面クロス、中間層UD、綾織、マット加工)

CFRP板 注文・お見積りフォーム

ORDER FORM

お見積りする前に、部品データ入稿マニュアルを一度ご確認下さい。ご不明な点がありましたらお気軽にご相談下さい!

    詳細①
    サイズ
    入稿データ
    ファイル形式 DXF、ポケット座ぐり皿穴などはSTEP、もしくはDXFとPDF
    尺度 1:1に限る
    加工方法 CNC切削加工
    加工寸法の許容差 ±0.3mm
    dxf,step
    pdf
    厚み mm

    1~10mmで指定可(0.5mm単位)

    個数
    仕様
    プリプレグ
    表面織組織
    未選択標準(綾織)平織どちらでも可
    表面仕上げ
    未選択マット加工ツヤ加工

    ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

    別サイズのお見積もり
    詳細②
    サイズ
    入稿データ
    ファイル形式 DXF、ポケット座ぐり皿穴などはSTEP、もしくはDXFとPDF
    尺度 1:1に限る
    加工方法 CNC切削加工
    加工寸法の許容差 ±0.3mm
    dxf,step
    pdf
    厚み mm

    1~10mmで指定可(0.5mm単位)

    個数
    仕様
    プリプレグ
    未選択標準(クロス)全UD全クロス
    表面織組織
    未選択標準(綾織)平織どちらでも可
    表面仕上げ
    未選択マット加工ツヤ加工

    ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

    別サイズのお見積もり
    詳細③
    サイズ
    入稿データ
    ファイル形式 DXF、ポケット座ぐり皿穴などはSTEP、もしくはDXFとPDF
    尺度 1:1に限る
    加工方法 CNC切削加工
    加工寸法の許容差 ±0.3mm
    dxf,step
    pdf
    厚み mm

    1~10mmで指定可(0.5mm単位)

    個数
    仕様
    プリプレグ
    未選択標準(クロス)全UD全クロス
    表面織組織
    未選択標準(綾織)平織どちらでも可
    表面仕上げ
    未選択マット加工ツヤ加工

    ※表面仕上げにツヤ加工を選択した場合、表面の傷が目立ちやすくなります。予めご了承ください。

    ZIPファイル
    ZIP
    ファイル
    DXFファイルが3つ以上になる場合はZIPファイルでの添付をお願いいたします。
    ZIPファイルを添付された方は、お手数ですが備考欄に厚みやサイズの詳細を記入して下さい。
    お客様情報
    お名前*

    フリガナ*

    貴社名

    貴校名

    郵便番号*

    住所*

    電話番号*

    FAX番号

    メールアドレス*

    入稿マニュアル*

    部品データ入稿マニュアル

    備考欄

    CFRPの用途は何ですか?*

    「製品試作」「その他」の方は、書ける範囲でかまいませんので内容をご回答ください。提案の際に参考にさせていただきます。


    どこで当サービスを知りましたか?

    インターネット検索イプロスSNSDM友人や知人の紹介チラシイベントその他

    設計に使用しているソフトウェア

    利用規約*

    利用規約 商品に関する注意事項

    同意します

    お支払い方法*

    ※VISA、Mastercard、JCB、AMEX、Diners Club、DISCOVER

    ※後払いは法人・学校などに限らせていただきます。後払いをご希望の個人のお客様は備考欄にてご相談ください。

    データ作成に困ったときに

    Fusion360

    DXFのデータを作りたいけど、Fusion360の使い方が分からない…というお声にお応え!Fusion360の基本的な図面作成方法や、DXFデータをエクスポートする方法などを紹介しています!

    サービスに関するよくある質問・FAQ

    FAQ

    企業や学校に属さない個人でも加工依頼は可能ですか?
    はい、可能です。カーボンラボ.jpでは学生・個人・法人問わずに注文することができます。
    厚みは最低でも1mmとなっていますが、1mm以下のCFRPの取り扱いはありますか?
    厚みによっては可能なものもありますので、フォームの備考欄に希望する厚さを記入してお気軽にお問い合わせ下さい。
    全UD材(一方向積層板)での製作は可能ですか?
    可能ですが、性質上反りが発生する場合があります。見積もり時に備考欄に全UD材希望の旨を記入してお問い合わせ下さい。
    円形への加工は可能ですか?
    はい、可能です。様々な形に対応しているのでお見積りを頂いた段階で加工の可否を確認させて頂きます。
    納品書は発行できますか?
    はい、発行できます。発送時に請求書と納品書を同梱してお送りさせていただきます。ご希望される方には「見積書」「請求書」「納品書」を併せて発送いたします。
    見積もりだけでも可能ですか?
    もちろん可能です。まずはお見積りからだけでも構いません。お気軽にお問い合わせください。
